Konfigurasi Kabel UTP & STP

pada kali ini kita akan membahas tentang twisted-pair cables dalam bahasa indonesia Kabel pasangan berpilin/berbelit. kenapa harus berpilin/berbelit yah karena untuk menghindari gangguan gelombang elektromagnetik dari luar.

sebenarnya twisted-pair cables ini terdapat dua tipe:

 1. UTP cable (Unshielded Twisted Pair) yaitu tidak memiliki selubung pembungkus.
2. STP cable (Shielded Twisted-Pair) yaitu memiliki selubung pembungkus. Fungsi selubung ini adalah pentanahan (grounding) untuk mengurangi lebih lanjut gangguan yang ada. Jadi jelas kabel yang memiliki selubung pembungkus akan lebih tahan terhadap gangguan dibandingkan yang tidak dibungkus.So that’s the difference … bisa kita lihat gambar dibawah ini utp-and-stp UTP cable (Unshielded Twisted Pair) sebuah jenis kabel jaringan yang menggunakan bahan dasar mentega tembaga, yang tidak dilengkapi dengan shield internal. tidak ada pembungkus logamnya. Harganya lebih murah dibanding STP, dan biasa digunakan sebagai kabel jaringan telepon dan komputer. Kabel UTP memiliki impendansi kira-kira 100 Ohm dan tersedia dalam beberapa kategori yang ditentukan dari kemampuan transmisi data yang dimilikinya seperti tertulis dalam tabel berikut.



UTP cable  (Unshielded Twisted Pair)

sebuah jenis kabel jaringan yang menggunakan bahan dasar mentega tembaga, yang tidak dilengkapi dengan shield internal.
tidak ada pembungkus logamnya. Harganya lebih murah dibanding STP, dan biasa digunakan sebagai kabel jaringan telepon dan komputer.

Kabel UTP memiliki impendansi kira-kira 100 Ohm dan tersedia dalam beberapa kategori yang ditentukan dari kemampuan transmisi data yang dimilikinya seperti tertulis dalam tabel berikut.

- See more at: http://wellyiskand.blog.binusian.org/#sthash.GuxWDJrO.dpuf

 UTP cable  (Unshielded Twisted Pair)

sebuah jenis kabel jaringan yang menggunakan bahan dasar mentega tembaga, yang tidak dilengkapi dengan shield internal.
tidak ada pembungkus logamnya. Harganya lebih murah dibanding STP, dan biasa digunakan sebagai kabel jaringan telepon dan komputer.






Kabel UTP memiliki impendansi kira-kira 100 Ohm dan tersedia dalam beberapa kategori yang ditentukan dari kemampuan transmisi data yang dimilikinya seperti tertulis dalam tabel berikut.












Di antara semua kabel di atas, kabel Enhanced Category 5 (Cat5e) dan Category 5 (Cat5) merupakan kabel UTP yang paling populer yang banyak digunakan dalam jaringan berbasis teknologi Ethernet. dan sekarang populer juga untuk  Category 6 (Cat6).

Untuk pemasangan kable  UTP  ada dua tipe standard yaitu  EIA/TIA 568A & 568B Standard.
use the 568A standard on one end and 568B on the other end. 568A standard adalah standar international ,tapi bisa juga menggunakan 568B Standard. berikut  layoutnya:





























 Dalam menghubungkan jaringan Ethernet dengan menggunakan kabel UTP Category 5 atau 6, terdapat dua strategi pengabelan, yakni Crossover cable dan Straight-through cable. Kabel Crossover digunakan untuk menghubungkan perangkat komputer khususnya yang berhubungan dengan jaringan dengan device yang sama atau sejenis, seperti antara :

    Switch to switch
    Switch to hub
    Hub to hub
    Router to router
    PC to PC
    Router to PC

Sementara kabel Straight-through digunakan untuk menghubungkan Device yang berbeda. bisa lihat pada gambar dibawah ini.


sebelum mulai terlebih dahulu sediakan alatnya diantaranya:

1.Crimping Tool

 2.Lan Tester

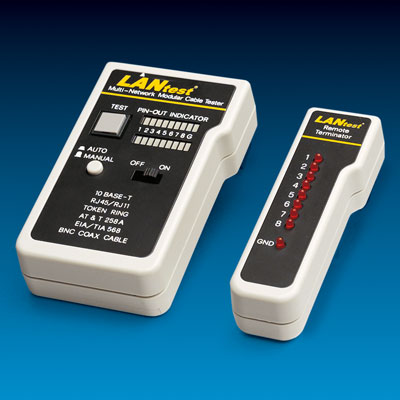

RJ45 Lan Tester
disini saya akan menjelaskan bagaimana memasangkan kabel utp sama rj45 secara client server secara standar,

Not Inter: *standar –> ph-h-o-b-bp-o-cp-c *inter[type CAT5 UP to 100 MHZ] –> ph-h-o-b-bp-o-cp-c

meaning :

po = putih orange
o = orange
ph = putih hijau
pb = putih biru
b = biru
h = hijau
pc = putih cokelat
c = cokelat
ph-h-o-b-bp-o-cp-c | Ujung A | | | | | | |Ujung B | ph-h-o-b-bp-o-cp-c

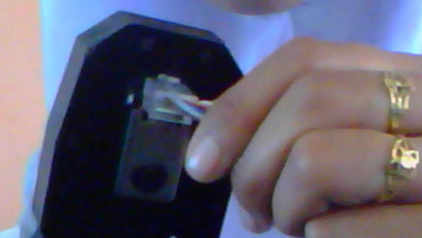

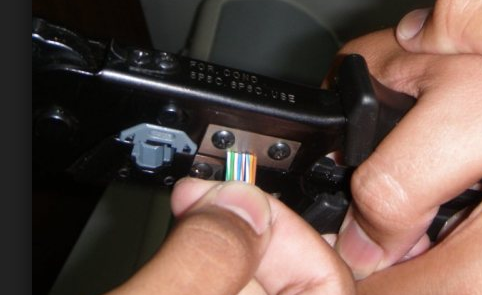

kabel pertama dan ujungnya harus sama susunannya,masukan perlahan ke rj45nya, jangan sampai tidak lewat ke lempengan tembaganya,setelah itu ditekan dengan crimpting tool sampai bunyi klik,lalu dicoba dengan lan tester. berikut testing lan tester.

on—-on
on—-on
on—-on
on—-on
on—-on
on—-on
on—-on
on—-on —>berhasil

on—-on
on—-on
on—-on
on—-on
on—-on
on—-on
on—-on
on—-off —->gagal,coba di cek lagi kabel ke delapan,di coba untuk di press lagi dan testing lagi.

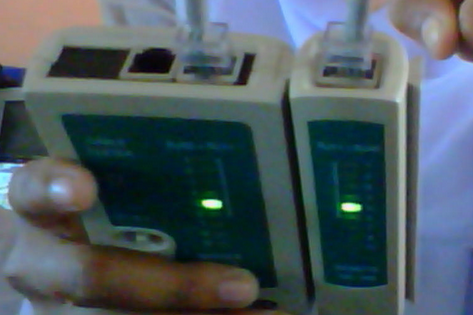

berikut dapat dilihat dalam gambar

Source : http://wellyiskand.blog.binusian.org/
